一、設備說明：

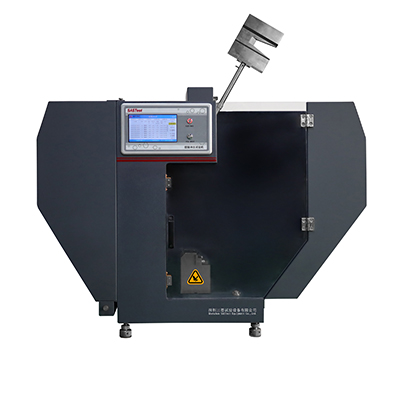

簡支梁擺錘沖擊試驗機是對塑料、尼龍、硬橡膠、玻璃鋼、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊的性能檢驗的檢測儀器。專用的控制面板和顯示屏能顯示沖擊功，沖擊韌性，擺錘旋轉角度。在連續做沖擊的試驗室和大量做沖擊的研究部門更能體現其優越性。該試驗機既可做簡支梁試驗，也可做懸臂梁試驗；滿足國家最新標準和國際標準。

二、產品特點：

1. 本機操作簡單，更換支座及擺錘很方便，可配置多個擺錘及支座，有效提高設備的適用范圍。

2. 擺錘采用三維軟件設計分析，保證了打擊中心準確，擺錘力矩精確，從根本上保證了檢測數據的準確性。

3. 數字指示裝置，分辨力高，提高了擺錘的測量下限。

4. 高清觸屏數字顯示沖擊吸收功、沖擊韌性、擺錘旋轉角度等試驗數據。

5. 觸屏面板能完成各種設置的操作。

6. 選用進口高精度滾珠軸承，有效將擺錘能量損失降至最低。

7. 試驗機可配安全防護網，有效提高了試驗機的安全性能。

8. 脫擺方式采用電磁鐵裝置，使沖擊操作簡單、方便。

9. 可根據需要打印每次試驗的數據及每批試驗數據的平均值。

10. 專用的觸摸式控制按鍵面板能完成各種設置的操作。

11. 電器控制箱直接裝在主機框架上，結構緊湊。

三、執行標準

1. GB/T 1043-2008 《硬質塑料簡支梁沖擊試驗方法》

2. JB/T 8762-1998 《塑料簡支梁沖擊試驗機》

3. ISO 179:2000 《Plastics-Determination of Charpy impact properties》

4. GB/T 21189-2007塑料簡支梁、懸臂梁和拉伸沖擊試驗用擺錘沖擊試驗機的檢驗

四、主要技術參數：

1. 最大沖擊能量：簡支梁4J

1. 擺錘力矩：簡支梁2.1436N?m

2. 擺錘預揚角：150o

3. 角度分辨率：0.1o

4. 簡支梁技術參數：

• 沖擊速度：2.9m/s

• 擺軸中心至試樣中心的距離：230㎜

• 沖擊刀夾角：30o

• 沖擊刀圓角半徑：2㎜

• 支座圓角半徑：1㎜

• 支座前角：5o

• 支座后角：10o

• 支座跨距：40㎜、60㎜、70㎜

試樣類型及尺寸（長×寬×厚）：

• 80㎜×10㎜×4㎜

• 50㎜×6㎜×4㎜

• 63.2㎜×12.7㎜×3.2㎜

五、設備主要功能描述：

設備主要由主機架、擺錘、掛脫擺裝置、能量顯示裝置、安全防護裝置、電器控制系統等部分組成，各部分具有如下優點：

1. 主機架：該機主機架和底座一體鑄造，結構新穎簡單，掛擺部分采用簡支梁結構，使掛擺部分的結構更合理，改善擺軸的受力情況，降低軸承引起的摩擦阻力，結構簡單可靠，加工精度高，能量損失小。

2. 擺錘：擺錘采用三維軟件設計，確保沖擊常數準確。擺體鍍鉻處理，與主機協調美觀。

3. 掛脫擺裝置：新設計的掛脫擺裝置，手動掛擺，簡單可靠。脫擺用電磁鐵驅動，使沖擊操作簡單方便。

4. 能量顯示裝置：本機能量顯示采用高清觸摸顯示屏，無需再?gòu)亩缺P(pán)讀取數據，沒有讀數誤差，準備性高，效率高。

5. 安全防護裝置：試驗機配有安全防護網，提高試驗人員的安全性。

6. 電器控制系統：為塑料擺錘專門設計的新一代控制系統，用于顯示沖擊能量和數據處理。該控制器采用四倍頻計數,準確可靠。LED高清顯示沖擊能量，級聯菜單形象操作。具備數據存貯，最多可存貯50組試驗數據。具備打印功能，可以選擇自動打印或手動打印。該控制系統自動化程度高，大大降低了操作人員的勞動強度，提高了工作效率及操作安全。
