熔體流動速率試驗機針對塑料行業的測試方案
熔體流動速率試驗機（Melt Flow Rate Tester, MFR Tester）是用于測定熱塑性塑料在高溫熔融狀態下的流動性能的測試設備。它在塑料行業中應用廣泛，特別是在塑料原材料生產、改性塑料配方研究、質量控制和注塑工藝設計中，MFR（Melt Flow Rate, 熔體流動速率）是評價塑料材料加工性能的一個重要指標。
以下是針對塑料行業的熔體流動速率試驗機測試方案，包括測試原理、設備與試樣準備、測試步驟、應用和注意事項等。
一、MFR測試的基本原理
熔體流動速率（MFR） 是指在一定溫度和一定負荷下，單位時間內通過標準毛細管流出的熔體質量，以g/10分鐘為單位。它是衡量熱塑性塑料在熔融狀態下流動性的參數之一。
l MFR高：意味著塑料在高溫下流動性好，適合于薄壁制品或注塑工藝。
l MFR低：流動性較差，適合于生產厚壁制品或需要較高機械強度的制品。
二、測試設備及試樣準備
1. 熔體流動速率試驗機：
l 加熱爐：用于加熱試樣到指定測試溫度，一般在100℃至400℃范圍內可調節，常見測試溫度為190℃、230℃等（根據材料類型選擇）。
l 標準毛細管模具：用于測試時熔體的擠出。
l 砝碼：用來施加負荷，通常包括2.16kg、5kg、10kg等（根據材料的流動性選擇合適的砝碼）。
2. 試樣準備：
l 試樣為塑料粒子，通常在測試前需要對試樣進行預干燥處理，防止水分對測試結果的影響。
l 干燥條件一般根據塑料種類決定，如ABS、PP、PE等塑料在80℃-100℃干燥2-4小時。
三、測試步驟

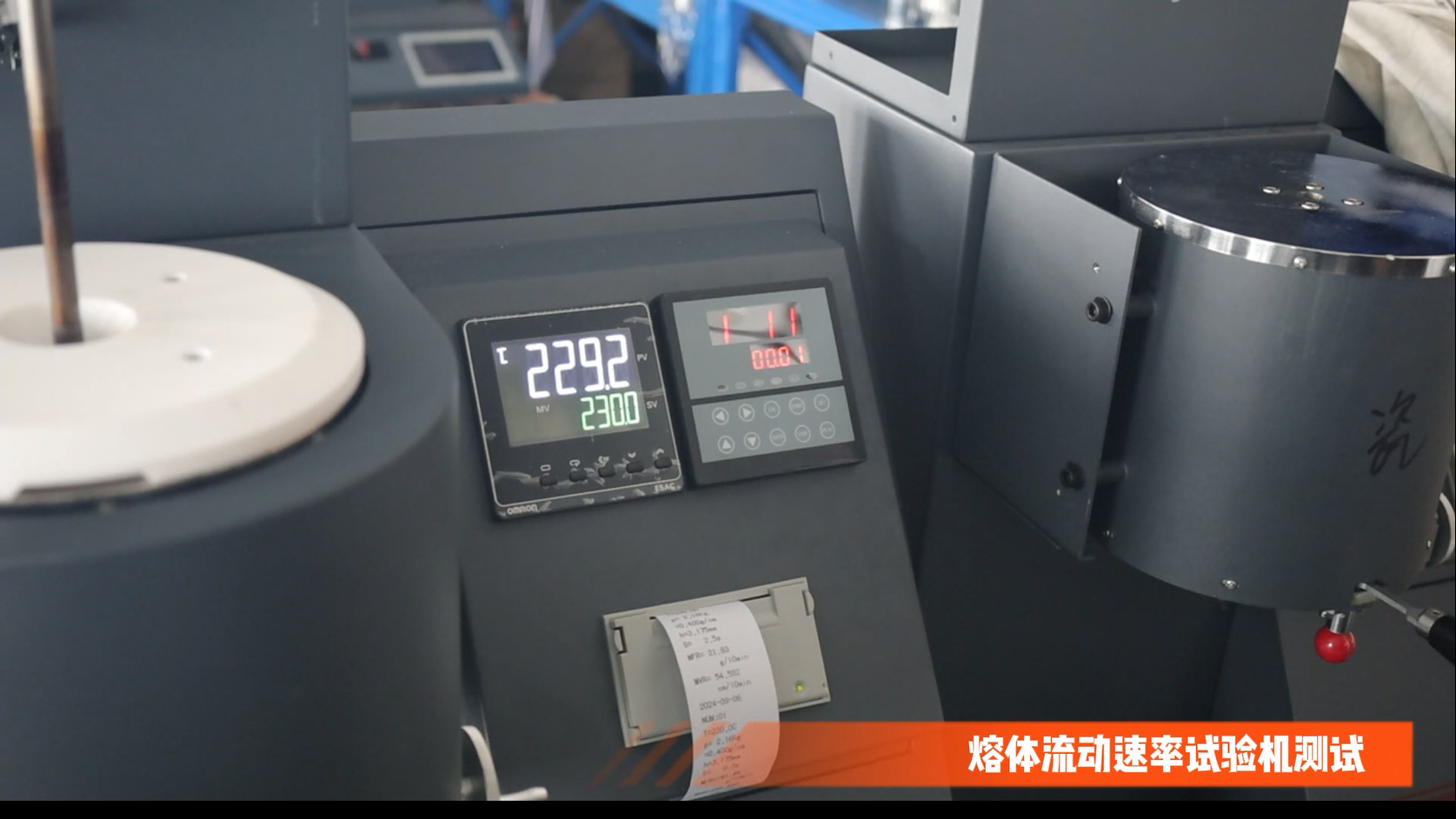

1. 設置測試參數：
l 設定測試溫度（如190℃或230℃，根據測試材料的特性選擇），加熱到設定溫度后保持恒溫。
l 根據材料的類型選擇適當的負荷（如2.16kg），并安裝在試驗機上。

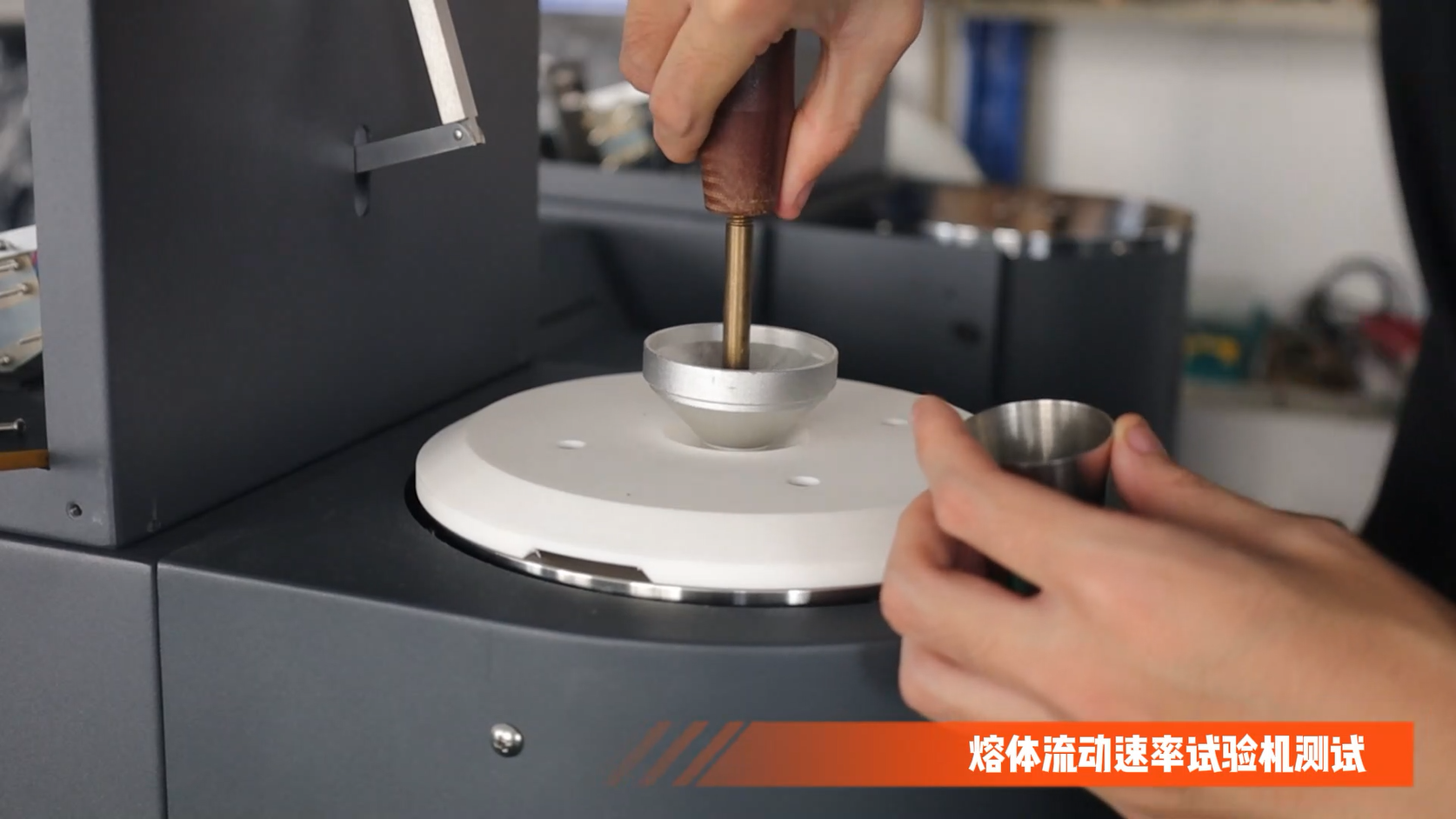

2. 試樣裝入加熱筒：
l 將一定量的塑料試樣加入到加熱筒中，等待其在設定溫度下熔融達到穩定狀態（通常需加熱5-10分鐘）。
3. 施加負荷并進行擠出：
l 通過施加負荷，使熔融狀態下的塑料在壓力作用下通過毛細管模具擠出。

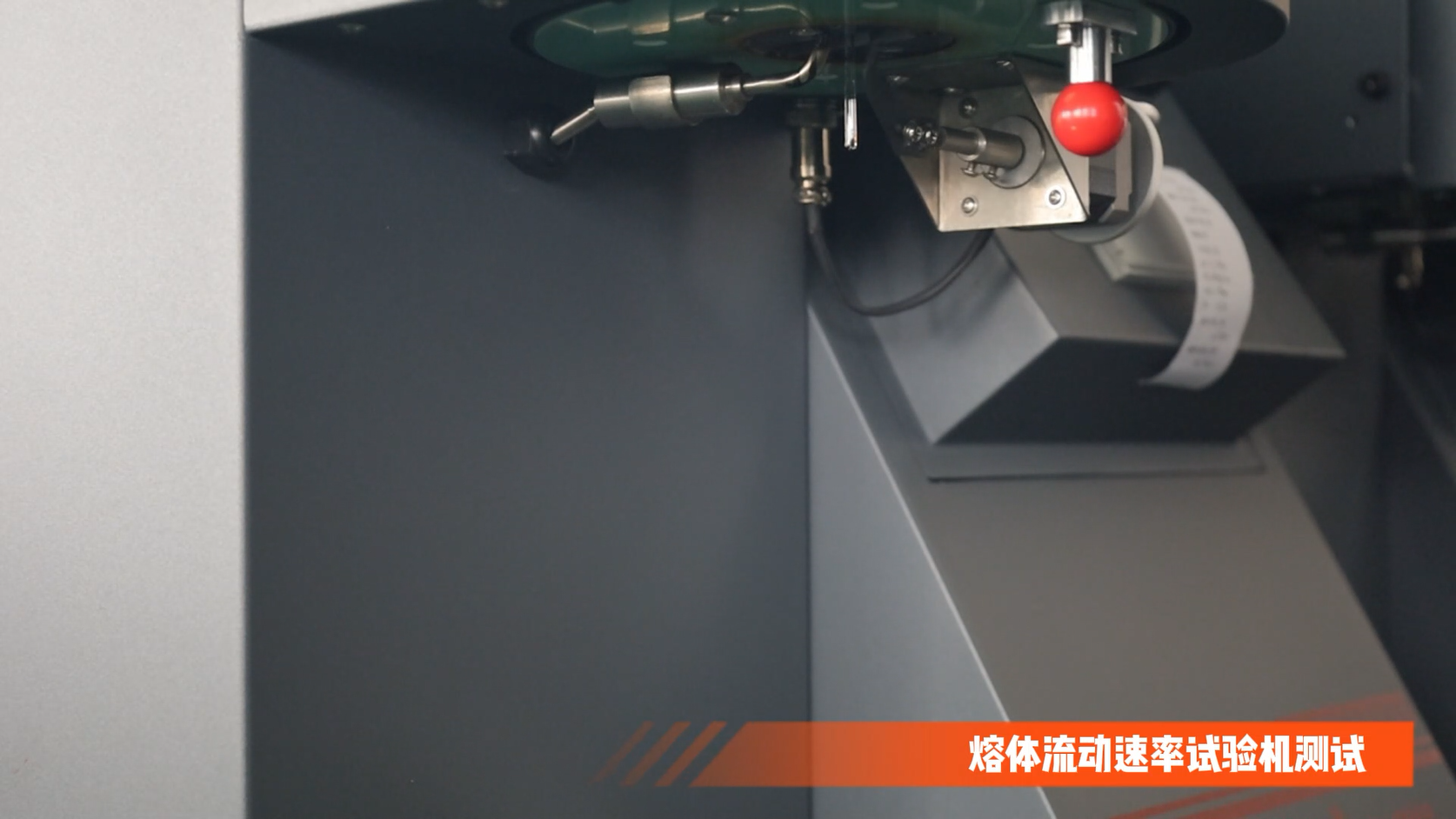

l 記錄10分鐘內擠出的熔體質量，或者記錄單位時間內擠出的熔體長度（根據不同的測試方法）。
4. 計算MFR：
l MFR的計算公式為： MFR (g/10 min)=擠出熔體的質量 (g) ÷10 min
l 根據試驗機提供的自動測量結果或手動記錄的數據，計算出熔體流動速率。
5. 記錄結果并分析：
l 測試完成后，記錄試樣在不同溫度和負荷下的MFR值。
l 根據MFR數據，可以評估材料的熔融流動性，判斷其加工性能和適用的工藝。
四、MFR測試在塑料行業的應用
1. 原材料質量控制：
l MFR是塑料生產商和改性塑料制造商常用的質量控制指標。不同批次的原材料MFR值的一致性，可以確保生產過程中產品質量的穩定性。
l 對于同一種塑料，MFR值差異過大可能意味著原材料中聚合度、分子量等的變化，需要進行調整或重新配料。
2. 改性塑料配方研究：
l 在塑料改性過程中（如填充、增強、阻燃改性等），MFR測試可以幫助評估改性材料在熔融狀態下的流動性，從而指導配方調整。
l 例如，在添加玻璃纖維增強材料時，MFR會下降，因為增強材料增加了熔體的粘度。通過控制MFR，可以優化改性塑料的加工性能。
3. 注塑工藝設計與優化：
l 對于注塑成型工藝，MFR是選擇原材料和設定工藝參數的重要依據之一。MFR高的材料更適合薄壁制品和復雜模具的充填，而MFR低的材料更適合厚壁制品或需要較高強度的制品。
l 根據不同產品的要求，通過選擇合適的MFR材料，可以提高生產效率，降低廢品率。
4. 材料性能比較：
l 不同廠家生產的同一類型塑料（如不同品牌的PP、ABS等）在MFR方面可能有差異，通過測試可以幫助用戶選擇最適合自己需求的材料。
l 在新材料開發過程中，MFR也是比較新舊材料加工性能的關鍵指標之一。
五、測試標準與注意事項
1. 常用測試標準：
l ISO 1133：測定熱塑性塑料熔體流動速率（MFR）的國際標準。
l ASTM D1238：用于測試熔體流動速率的美國標準。
l GB/T 3682：中國國家標準，用于測定熱塑性塑料熔體流動速率。
2. 測試注意事項：
l 溫度控制：溫度是影響MFR測試結果的關鍵因素之一。測試過程中應確保溫度穩定，避免因溫度波動導致的測試誤差。
l 試樣預干燥：試樣中的水分會影響塑料的流動性，特別是對吸濕性較強的塑料（如PA、PC）尤其重要。建議在測試前對試樣進行充分干燥。
l 負荷選擇：不同塑料材料的熔體粘度差異較大，選擇適當的負荷可以確保測試結果的準確性。負荷的選擇應符合測試標準或企業內控標準。
六、總結
熔體流動速率試驗機在塑料行業中是一種重要的檢測設備，通過測試塑料材料在高溫熔融狀態下的流動性，為生產工藝、材料選擇、質量控制提供了科學的數據支持。通過合理的測試方案，企業可以更好地掌握材料的加工特性，優化生產流程，提高產品質量。
